通徑：25~100
壓力：至 420 bar
流量：至 8000 L/min

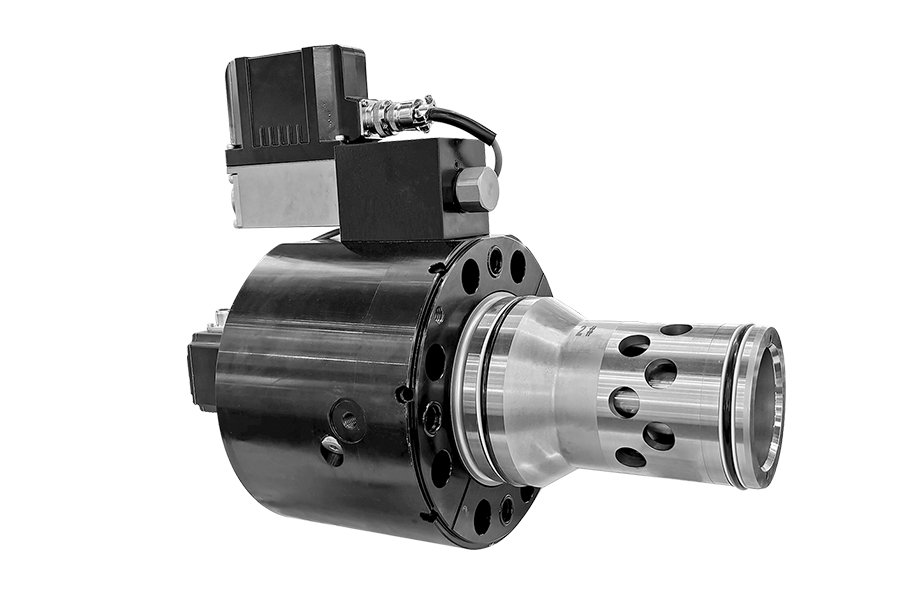

先導式二通比例伺服方向閥， 主閥芯帶電氣位置反饋
先導閥采用伺服級性能的閥芯閥套結構
動圈電機驅動
快速階躍響應
液流方向?yàn)?B 到 A 及 A 到 B
帶集成數字式控制器
安裝孔及安裝面尺寸符合 ISO7368
典型應用：
·注塑成型機
·壓鑄機
·通用壓機
| 概述 | |||||||||||
| 通徑 NG | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||||
| 重量 | 不含安全閥 ...../...K 或 ...../...L | kg | 8.5 | 11.2 | 17.3 | 24.6 | 47 | 74 | 110 | ||
| 含安全閥 ...../...WK 或 ...../...WL | 9.8 | 12.5 | 18.6 | 25.9 | 60 | 87 | 123 | ||||
| 安裝位置 | 可選，最好為水平 | ||||||||||
| 儲存溫度范圍 | ℃ | –20 至 +80 | |||||||||
| 環境溫度范圍 | ℃ | –20 至 +50 | |||||||||
| 根據 EN 60068-2-6 標準進行正弦試驗 | 10 至 2000Hz/ 最大 10g/10 周期 /3 軸 | ||||||||||
| 根據 EN 60068-2-64 標準 進行噪聲測試 | 通徑 (NG) 25-40 | 20 至 2000Hz/10gRMS/30g 峰值 /30min/3 軸 | |||||||||
| 通徑 (NG) 50-100 | 20 至 2000Hz/10gRMS/30g 峰值 /24h/3 軸 | ||||||||||
| 根據 EN 60068-2-27 標準進行運輸沖擊測試 | 15g/11ms/3 軸 | ||||||||||
| 液壓（使用 HLP32 測量，? 油 =40℃ ±5℃） | |||||||||||
| 最高 工作壓力 | 油口 A，B，SP | bar | 420 | ||||||||
| 先導供油壓力 X | 350 | ||||||||||
| 油口 Y | 35 | ||||||||||
| 公稱流量 Δp=5bar | 型號 ...S...L( 線性） | L/min | 500 | 800 | 1200 | 2000 | 3600 | 4500 | 8000 | ||
| 型號 ...S...R ( 線性，有漸進式精確控制范圍） | - | 600 | 850 | 1400 | 3200 | 3900 | 6800 | ||||
| 先導閥壓力 | bar | ＞ 140 | |||||||||
| 最大先導控制流量，先導壓力 140bar 時 | L/min | 23 | 30 | 40 | 40 | 70 | 80 | 100 | |||
| 先導閥內泄漏 P=100bar | mL/min | ≤ 400 | |||||||||
| 液壓油 | 符合 DIN 51524 的礦物油（HL，HLP） | ||||||||||
| 液壓油溫度范圍 | ℃ | –20 至 +80；最好 +40 至 +50 | |||||||||
| 粘度范圍 | mm2/s | 20 至 380；最好 30 至 45 | |||||||||
| 液壓油最大允許污染程度， 符合 IS0 4006 (c) 標準的清潔度等級 | 先導控制閥 | 等級 18/16/13 | |||||||||
| 主閥 | 等級 20/18/15 | ||||||||||
| 滯環 | % | ≤ 0.1 | |||||||||
| 響應靈敏度 | % | ≤ 0.05 | |||||||||
| 響應時間（階躍信號 0~100%) | ms | 10.5 | 12 | 14 | 20 | 17 | 23 | 28 | |||
| 頻率響應 (Δp>140bar；±5% 信號 ) | 幅值比 -3dB | Hz | 95 | 80 | 74 | 66 | 52 | 46 | 41 | ||
| 相位差 -90° | 68 | 63 | 59 | 52 | 56 | 51 | 47 | ||||
| 電氣 | |||||||||||
| 占空比 | % | 100 | |||||||||
| 電源電壓 / 波動 | VDC | 直流電壓，最小 22 最大 30，<19 時電氣切斷， 紋動 <5% 有效值，無沖擊 | |||||||||
| 最大功率電流 | A | 3.5 | |||||||||
| 外部保險絲 | A | 4.0，中等滯后 | |||||||||
| 指令類型：A1 | 電壓 | V | 0 至 +10，波紋＜ 0.01% 有效值，無沖擊 | ||||||||
| 阻抗 | kΩ | 100 | |||||||||
| 指令類型：F1 | 電流 | mA | +4 至 20，波紋＜ 0.01% 有效值，無沖擊 ＜ 3.6mA= 截止，大于 3.8mA= 使能 | ||||||||
| 阻抗 | Ω | ＜ 250 | |||||||||
| 位置反饋 | 電壓 | V | 0 至 +10，最大負載 5mA | ||||||||
| 使能信號 | V | 5 至 30, Ri = > 8kOhm | |||||||||
| 電氣連接接口 | 6+PE，符合 DIN EN 175201-804 標準的七芯插座 | ||||||||||
| 符合 EN 60529 的閥防護類型 | Ip65 | ||||||||||
